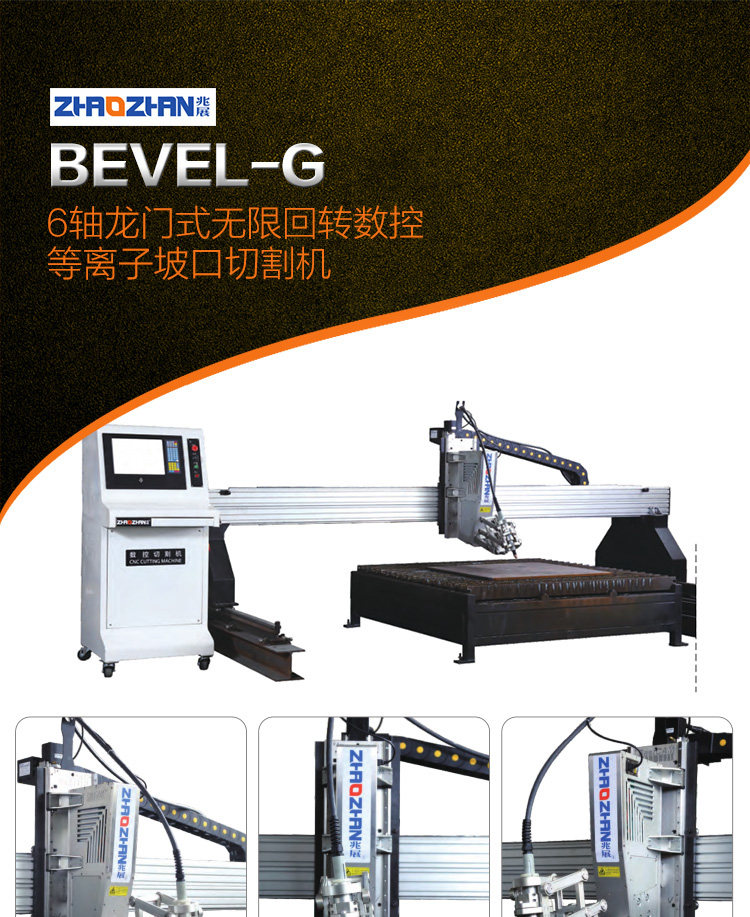

6轴龙门式无限回转数控等离子坡口切割机
6轴龙门式无限回转数控等离子坡口切割机 BEVEL-G

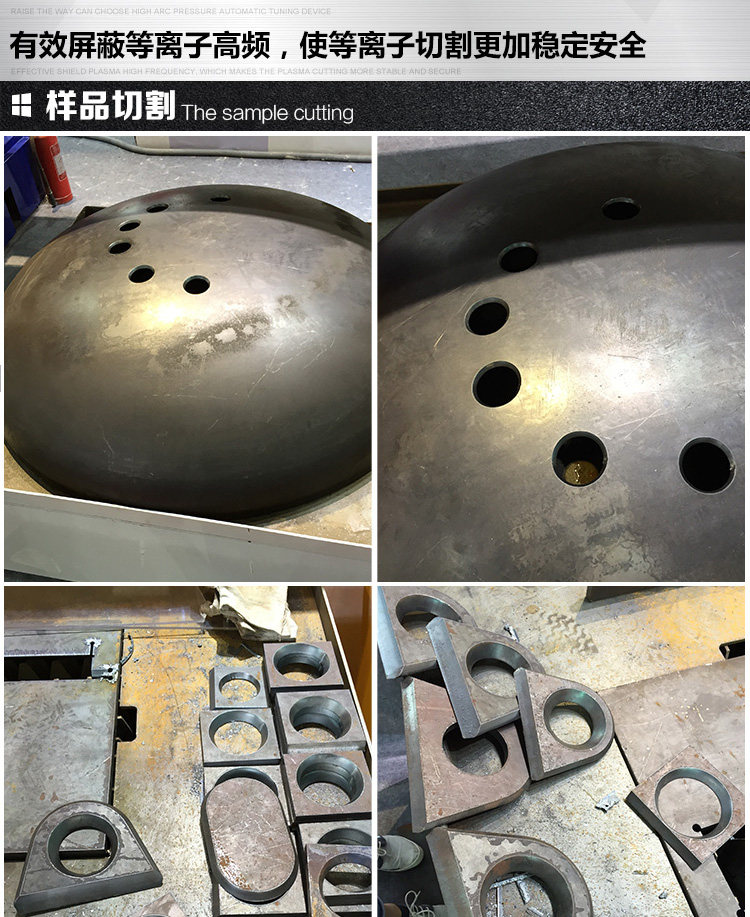

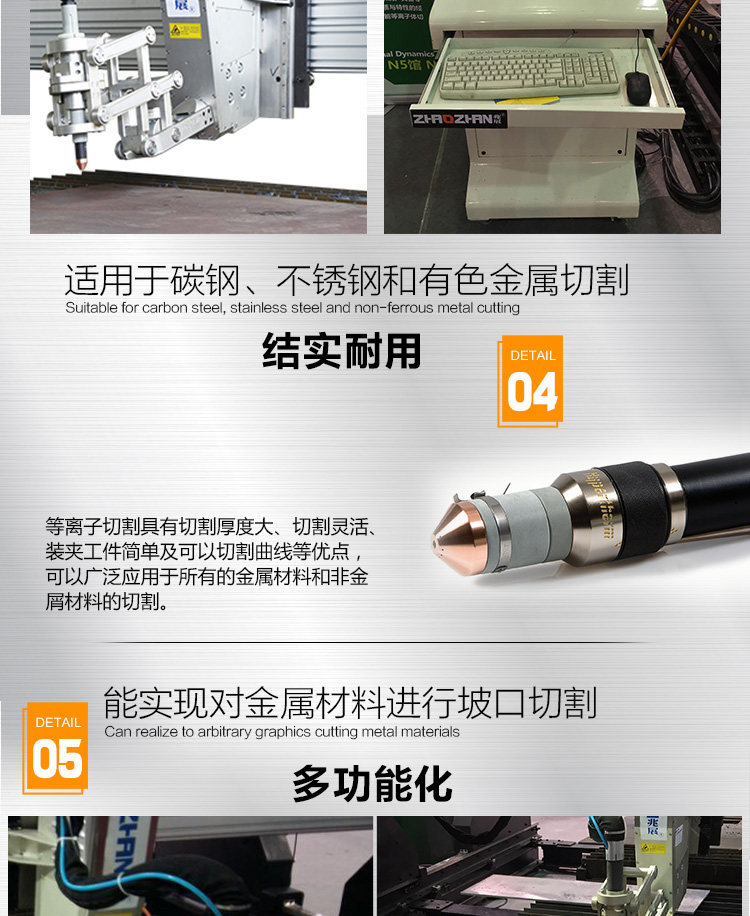

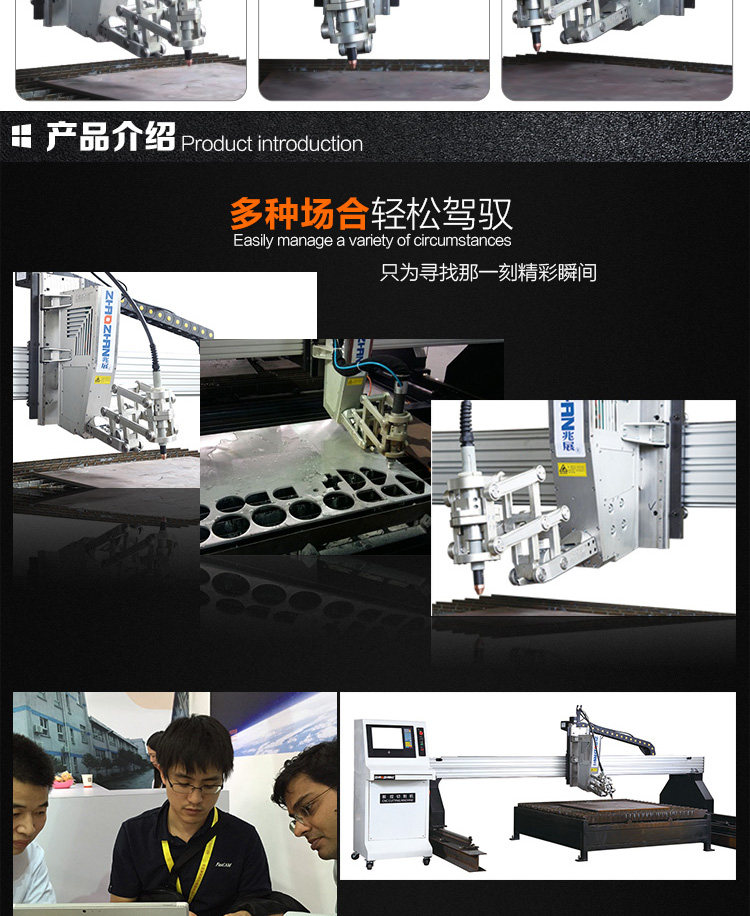

1.高精度重型数控切割机,适用于长时间的工业运用,并且能达到精度、性能以及简易操作的最高要求。 2.具有突出的运动性能和现代化设计外观,专为高精度的等离子切割所研发设计 3.应用广泛:等离子坡口切割,可进行封头直切、圆孔坡口切割、底边切割等,相比传统手工加工,更高效、更精准。 4.本机数控系统采用进口的多轴控制器。并采用专用坡口切割套料软件进行编程,可以方便的切割出各种图形工件上的直线、曲线的V、Y形坡口。

产品咨询






品名 6轴龙门式无限回转数控等离子坡口切割机
型号 BEVEL-3580G-SE BEVEL-4012G-SE
电机类型 双驱松下伺服电机+减速机 双驱松下伺服电机+减速机
各移动体有效切割范围 X*Y 2500*6000mm 3000*10000mm
定制信息 导轨长度(有效切割长度 Y轴)可按用户要求加长或缩短
导轨间距 3500mm 4000mm
导轨长度 8000mm 12000mm
移动体数量 单移动体+单升降体
割炬调高类型 激光扫描定位
最大切割割炬数量 1 套
可配置的割炬方式 (等离子:P 火焰:F) 只可选配适合坡口功能的等离子电源及割枪
运行速度 0-10000mm/分钟 0-10000mm/分钟
输入电压 单相 AC 220V 单相 AC 220V
输入功率 单相 3000-4000W 单相 3000-4000W
切割类型 等离子切割(需配套等离子电源)
驱动类型 齿轮齿条驱动
数控控制轴数 六轴六联动
割炬升降行程 (Z) ≤350mm
Z轴升降速度 (Z) 6000mm
坡口头左右偏摆角度 55度
坡口头前后偏摆角度 50度
坡口精度 ±0.5°
运行精度 ±0.2 mm /米
等离子切割厚度 取决于所配等离子电源的切割能力
等离子弧压调高 不可选配
切割料台及基础设施 我们将提供切割料台图纸供用户参阅。
基础设施(H型钢或工字钢)以及料台须用户自行购买及安装。
